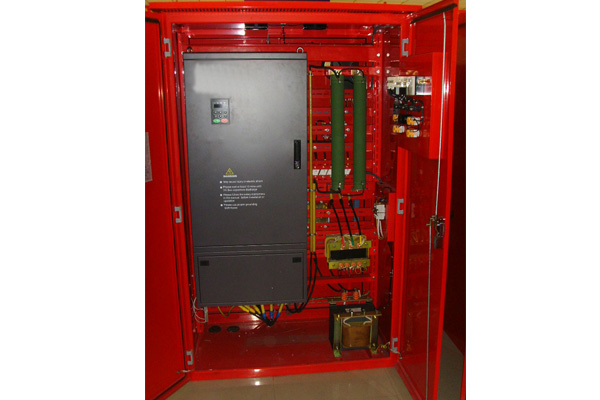

变频控制箱二次回路保障系统安全运行

  在变频控制箱电力系统中，二次回路对保障系统安全运行起到非常重要的作用。系统正常运行情况下，为了保证人身和设备的安全，《电力作业现场安全规程》规定电流互感器二次回路的一个电气连接必须有一个可靠的接地点。同时为了保证继电保护和自动装置的正确工作，要求电流回路一点接地。但是，变电所电流二次回路连接设备繁多，延伸范围广，常常由于人为的接线错误或一些不可避免的自然规律，如绝缘的老化等，出现在一个电气连接的二次回路中出现多点接地，而且系统的二次回路大部分在室外，绝缘损坏的几率大，多点接地导致保护的不正确动作，造成大面积停电事故在系统屡屡发生。造成两点接地有以下几点：
  （1）　主控室内控制屏和保护屏分别接地，引起两点接地。
  （2）　10kV开关柜出厂时电流二次回路接地点已和断路器外壳连接，在安装中开关柜与接地网连接，已有一点接地，又在控制室接地，造成电流回路两点接地。
  （3）　在对变电所的改造中，将接地点改接在控制室，将户外端子箱接地点解开，但由于人为疏忽，造成电流回路两点接地。
  （4）　电流二次回路绝缘损坏接地，造成电流回路两点接地。
  两点接地的危害
  （1）　电流二次回路是通过电缆连接的，当接地网上出现短路电流或雷击电流时，由于电缆屏蔽层两点的电位不同，使屏蔽层内流过电流，可能烧毁屏蔽层。当屏蔽层内流过电流时，对每个芯线将产生干扰信号。
  （2）　在电流二次回路中，如果正好在继电器电流线圈的两侧都有接地点，一方面两点接地点和地所构成的并联回路，会短路电流线圈，使通过电流线圈的电流大为减少。此外，在发生接地故障时，两接地点间将因地网通过零序电流而产生地电位差，将在电流线圈中产生极大的额外电流。这两种原因，将使通过继电器电流线圈的电流与电流互感器二次通入的故障电流有极大差异，会引起保护的不正确动作，同时会引起计量的不准确。
